一．概述

在鋼板焊接作業時，可能會出現磁偏吹影響焊接過程的現象。磁 偏吹的形成是鋼板中存在剩磁的結果。通常剩磁分為感應磁性和工藝 磁性兩種。感應磁性常產生在工廠加工吊運等環節中，如采用電磁起 重機進行裝卸、鋼板在強磁場中停置、用磁化法完成無損檢查、鋼板 接近強力供電線放置等等。工藝磁性常產生在進行裝配焊接作業及采 用磁性夾持器、夾具與用直流電焊接鋼板時等等，焊接帶磁性的鋼板 時，會產生電弧引燃困難、電弧燃燒穩定性遭破壞、在磁場中電弧偏 離、液體金屬和熔渣從焊接熔池中濺出等問題。為了穩定焊接過程， 改善焊接質量，帶磁的鋼板在焊接前先要進行消磁。PDM  型消磁機 是一種針對帶磁鋼板進行消磁而設計的高性能的智能型消磁設備。整 機元器件參數選用合理，性能卓越，消磁效果極佳，穩定耐用。

二、主要性能參數

工作電壓：  220V/50HZ

消磁峰值功率：200kw

消耗功率：  <2000W

消磁電流：可達 6000A(200UH 負載下測得)

消磁磁場：可達 2000oe

消磁原理：指數衰減消磁和直流消磁

衰減系數調節：0.6-0.85

磁場極性調節：可調

磁場調節：10-100

保護報警功能  ：有

溫度監控：有

線圈故障檢測：有

相對濕度 ：  <95%

環境溫度  ：-25~+40℃

總重量  ：105KG

注：效果測量為截面中心。

三、原理特點

通過產生磁場強磁場強度高，能耗低，發熱量小，效 率高，等特點。度遞減磁場方向交迭的原理來使目標回歸磁中性 （即無磁性），有衰減幅度小，

四、成套設備使用方法及操作步驟

鋼板消磁機使用簡單方便

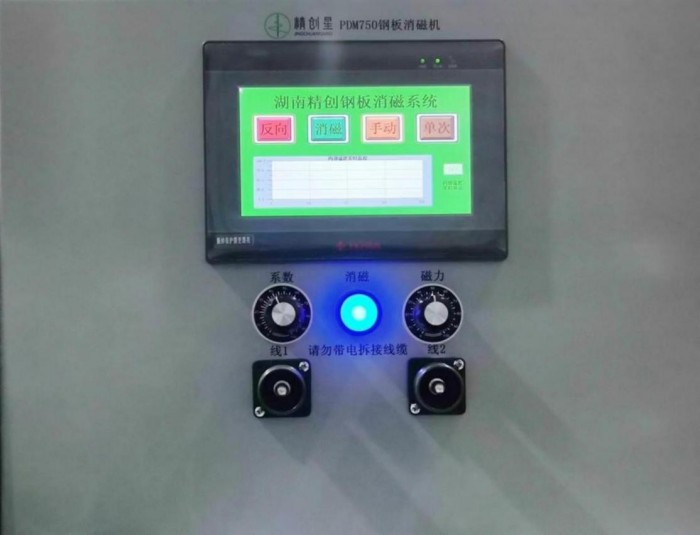

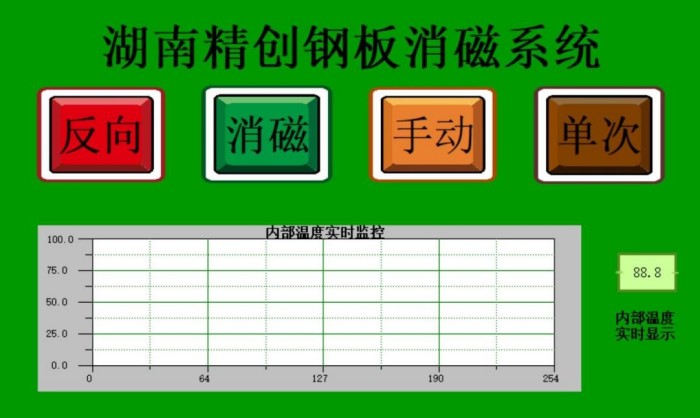

觸摸屏功能介紹

1. 紅色正反向按鈕：用于切換首次脈沖電磁場南北極性，如果 在反復消磁效果不佳可以嘗試切換磁場南北極性（即紅色觸 摸按鈕正反向）

2. 綠色開始觸摸按鈕：點擊綠色開始按鈕即刻啟動一個消磁周 期（中途異常斷電可能導致剩磁變大）

3. 橙色連續手動觸摸按鈕：連續狀態下設備會無限循環進行消 磁工作，手動狀態下點擊消磁按鈕只會進行一個周期的消 磁，消磁周期結束后設備處于待機狀態。

4.  棕色一次兩次按鈕：一次狀態下每個脈沖磁場只會進行一次

即進行磁場衰減（適用于較輕工件消磁，消磁時長是二次狀 態的一半），二次狀態下進行兩個脈沖磁場才會對磁場進行 衰減（適用于較重工件消磁，消磁時長是一次狀態的兩倍）。

消磁操作步驟

1.將線圈端子接到鋼板消磁機接線柱，將線圈置于鋼板表面或用 線纜纏繞住鋼板，打開電源，調節磁力旋鈕 0-100（常規設置為 80） 對應磁力值在 10%-100%磁力之間調節，磁力越高消磁能力越強（但 消磁時間越長），系數調節旋鈕用于調節下一次磁力的衰減值，調節 系數旋鈕 0-100（常規設置為 80），0-20 對應衰減系數 0.01 ，20-100 對應衰減系數在 0.6-0.85 之間調節，系數越高消磁效果越佳（但消磁 時間越長），點擊觸摸屏上消磁圖標，即啟動消磁，蜂鳴器開始斷續 鳴叫，直到連續滴滴聲停止即一次消磁周期結束，將線圈移動到未消 磁處，再次啟動消磁，慢慢將各個部分剩磁消去，直到達到所需消磁 效果，一次消磁后剩磁未完全消除可再重復消磁一遍，線圈每次移動 距離可根據實際情況靈活調整。

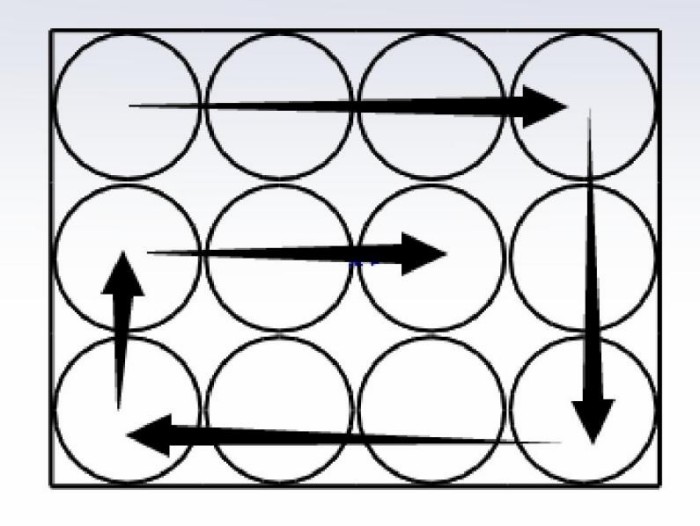

線圈移動示意圖

六、重要提示

1、消磁時人、手機、電腦、銀行卡、存儲卡、硬盤請勿置于消 磁線圈中，且離線圈 3 米以上距離

2、消磁工件較小時務必固定好，較大工件應穩定放置，以防線 圈與工件之間電磁力使工件發生移動。

3、防止發生觸電事故，使用國家標準線路，地線務必接觸良好。

4、如發現線圈銅線裸露禁止使用。

5、務必避免于潮濕凝露環境使用設備。

6、接線插座務必接觸良好牢固

七、整套設備組成：

1、消磁主機

2、消磁電纜

3、高斯計
